(空气/煤气)二(两)位四通换向阀当前位置是:首页 > 产品中心 > (空气/煤气)二(两)位四通换向阀

二位四通换向阀

  • 发布者:建大机械
  • 时间:2017-11-01
  • 点击数:

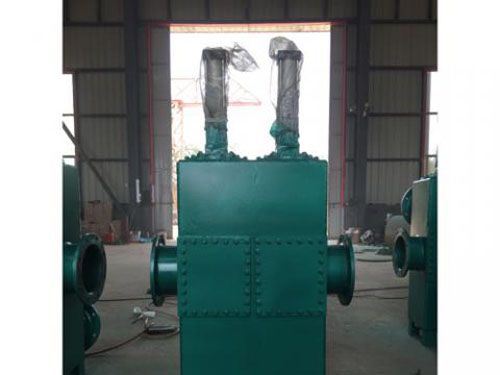

二位四通换向阀

    1.用途 换向阀采用气缸驱动阀板不同的位置量使气路导通变换,达到一个主进气导通变换,按需要向出气口分别送气,控制气体流向。本阀门主要用于轧钢加热炉的管道中,也可用于其 他类似场合。

    2.主要技术参数: 公称通径DN (mm) 100-900 公称压力PN (MPa) 0.15 适用介质 煤气空气 适用温度t(°C) ≦250℃ 环境温度t (°C) -2~+40°C 泄露量 0

    3.结构特点 本系列产品采用钢板焊接。密封材料选用硅橡胶,密封可靠。驱动装置采用气缸带动阀板往复运动,停在不同位置,达到预定的管道输送气体,动作灵活、快速。

    4.工作原理及组成 三通换向阀适用压缩空气作动力源,开关阀杆由气缸控制。通过PLC的DO模块输出的 24VDC电源控制单电控二位五通电磁阀的得电和失电,从而控制气源的通断,在阀瓣周围形成上低下高的压差,推动关闭件移动,打开和关闭阀门。 为准确知道三通阀的开关到位情况,换向阀每个汽缸支架上均配置有到位接近开关,通过 DI模块将三通换向阀的到位情况反馈到PLC控制系统中,用于在HMI上显示三通换向阀的 启闭位置,及时了解换向阀系统是否正常工作,及时判断故障。 主要外形结构及外形安装尺寸:(附图)

    5.安装与调整: 6.1安装前应核对阀门性能与使用工况是否相符。 6.2安装前应清洗阀门内腔和密封面,不允许有杂物、污物存于腔内。 6.3本阀不允许承受拉伸、扭曲等外力。 6.4安装前应检查阀门各部分连接栓有无松动,各转动部件转动是否灵活。

    6.维护保养及使用: 7.1本阀应保存在干燥处,不得露天堆放,阀门的进出口应密封,不准在阀板上堆放重物 不能受冲击。 7. 2搬运及存放时应使阀门处于关闭状态,长期存放应注意防潮。 7. 3本阀户外安装时,用户应现场采取防雨、防尘及隔热措施。 7. 4定期检查各运动部件转动是否灵活,各部位螺丝有无松动,发现问题及时解决后方可 继续使用。
